UTILITAIRES

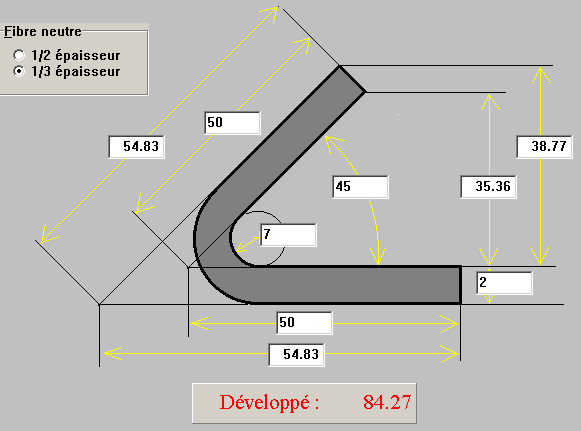

CALCULATEUR PRISE PAR PLI



Calcul développé



Indiquer les 2 cotes intérieures ou extérieures, le rayon intérieur et l'épaisseur



Télécharger





BASE MATIERES

Une très grande base de données de 38 000 références est disponible ici.
Télécharger bigbase matières

Elle contient les correspondances des codes WNR (Werkstoff Nummer) avec les pays suivants
  • Allemagne
  • Usa
  • Japon
  • Italie
  • France
  • Grande bretagne

La vocation de cette base de données est de renseigner avec contribution participative des uns et des autres les coefficients de coupe (Kc) des références afin d'établir des vitesses d'usinage précises.



VIEWER DXF DWG



Ce viewer très rapide permet aussi de mesurer facilement des longueurs de découpe

téléchargement

Viewer DXF DWG



EXERCICE DE TRACAGE



Cet exercice est à la base des fonctions de lissage ou de conversion des courbes de Bezier très largement utilisé dans Devis 2002

Derrière son apparente simplicité se cache une solution en réalité assez complexe

Il s'agit de raccorder deux droites par deux arcs tangents dont la différence de rayon est minimale

problème de raccordement

Soit 2 segments de droites donnés AB et DE.

A l'aide d'une règle et d'un compas, trouver les 2 arcs de cercles BC et CD (en magenta et en bleu) dont la différence de rayon est minimale. Les points B, C, et D représentent des points de tangence.

télécharger la solution en PDF
